Hilfe für zu kurze Hinterrad – Achse

Einbauhinweis mit Bildbeitrag

Saxonette - Besitzer, in deren Motor eine zu kurze Achse verbaut wurde und somit

keine  5-Gang SHIMANO Kettenschaltung einbauen konnten,

kann jetzt geholfen werden.

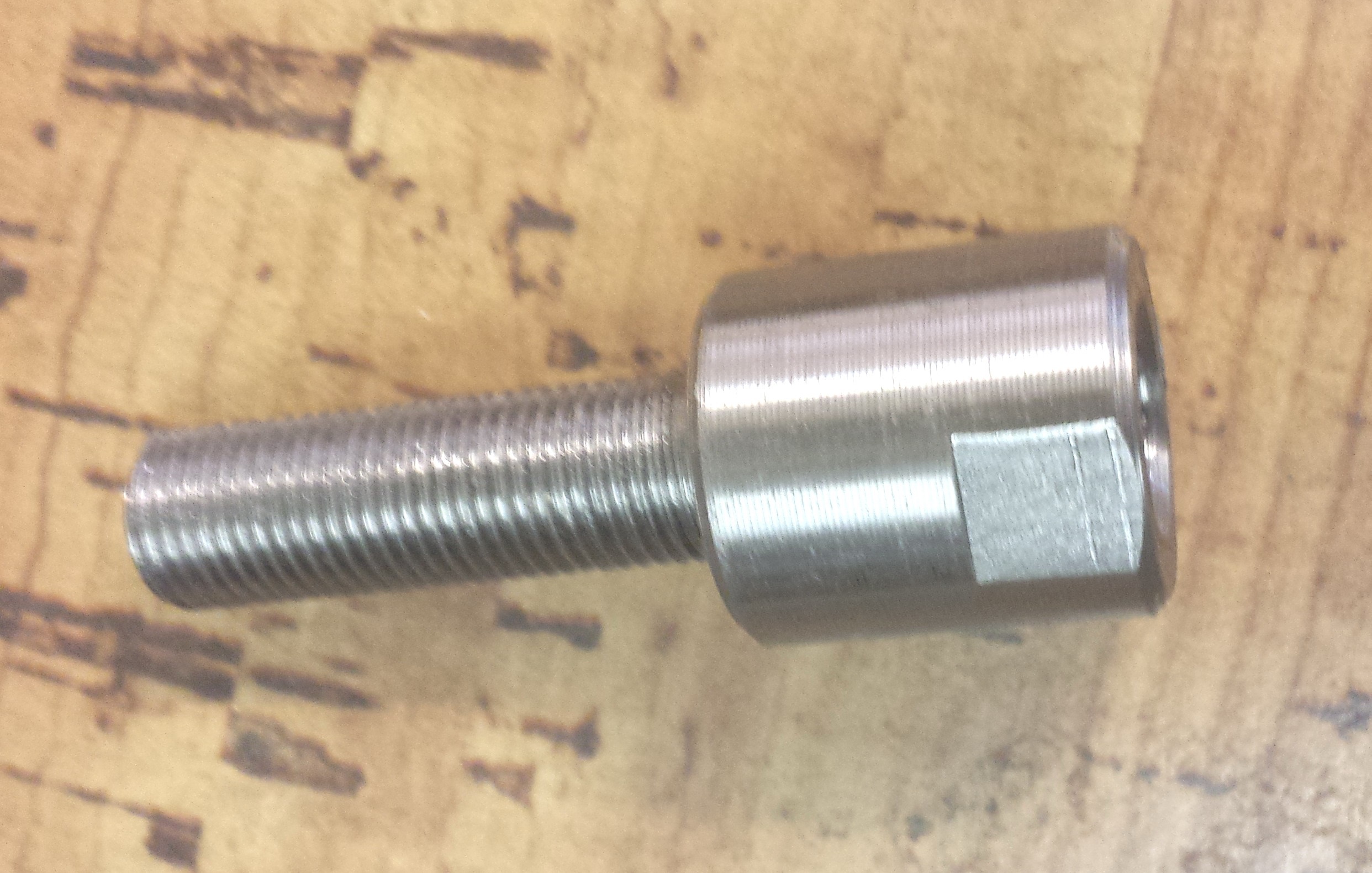

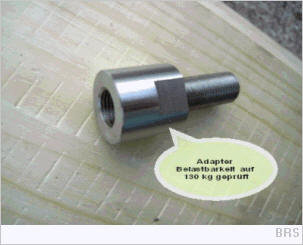

BRUCKER-RADL-SERVICE hat einen Adapter für die zu kurzen Hinterrad-Achsen entwickelt.

Er besteht aus einen harten Achsenstahl und ist auf eine Belastung von 130 kg geprüft worden.

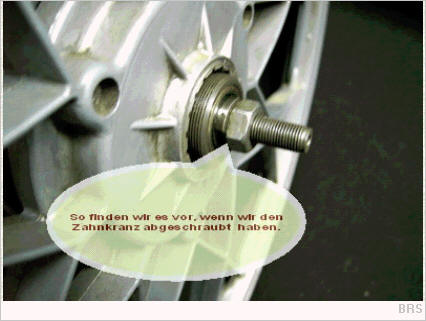

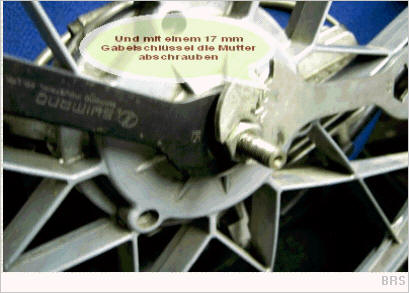

                          1.) Mutter abschrauben und Beilagscheibe  abnehmen                                                              2.) Konus einstellen (Hinterrad  darf kein Spiel haben)

                                                               3.) Zwei kleine mitgelieferte Beilagscheiben aufstecken und mitgelieferte Mutter aufschrauben

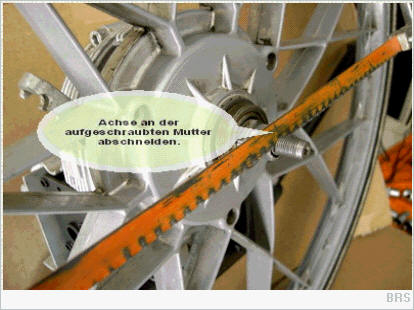

      4.) Achse an der aufgeschraubten Mutter mit Eisensäge abschneiden

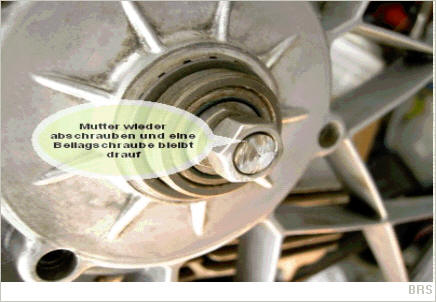

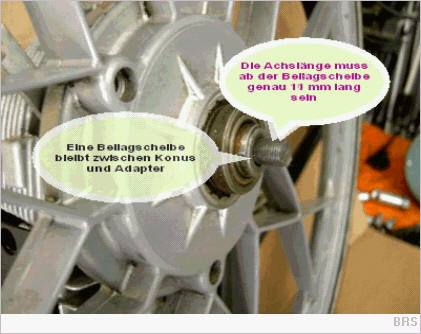

5.) Mutter und eine Beilagscheibe entfernen  (muss danach ab Beilagscheibe genau 11 mm lang sein)

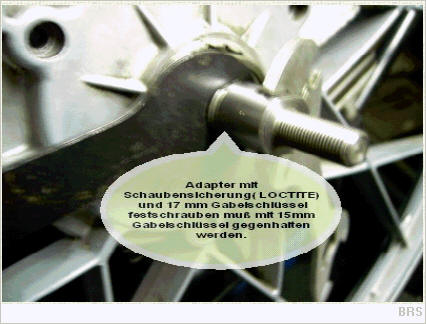

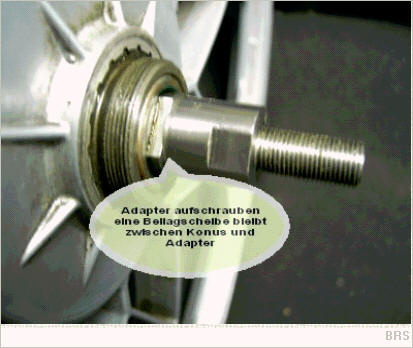

6.) Adapter mit Schraubensicherung (Loctite) und 17 mm  Gabelschlüssel fest anschrauben)

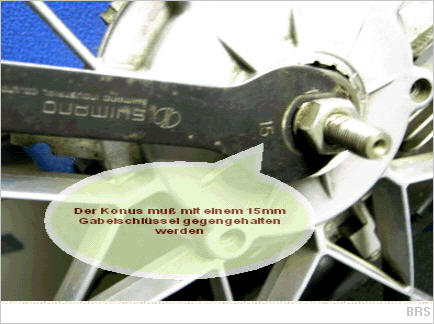

Konus muss mit einen 15 mm Gabelschlüssel gegenhalten werden

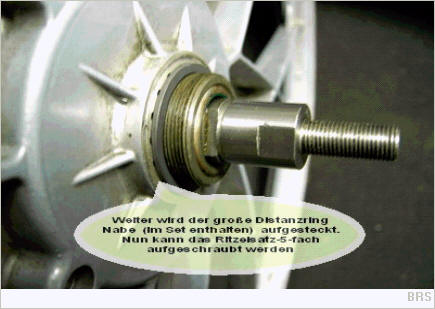

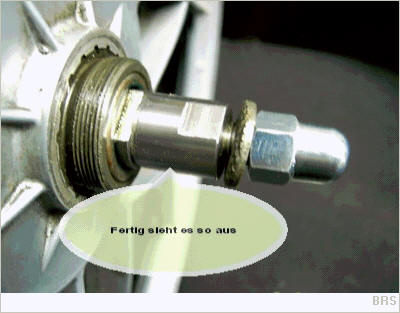

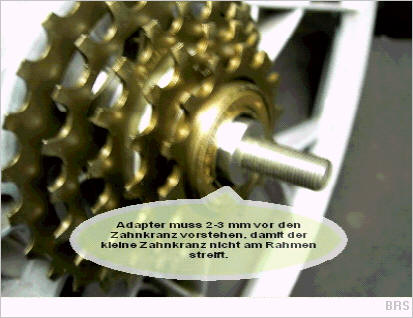

                     7.) Großen mitgelieferten Distanzring auf Nabe aufstecken.                                                        8.) Adapter muss  2-3 mm vor den Zahnkranz vorstehen



 Der Adapter ist über den E-Shop www.Brucker-Radl-Service.com  zum beziehen.



 Bitte Beachten:

Bei verschiedenen Modellen (älteren Hercules, Spartamet usw.) kann es erforderlich werden,

dass  zusätzlich noch das Kettenrad / Tretlager ausgetauscht werden muss.

Alternativ ist es möglich, die Zähne des stärkeren Kettenrades mit einer Flex

an der Innenseite etwas abzuschleifen, damit die Kette einen festen Sitz bekommt.



Verbaute Kette mit Zahnabstand des Kettenrades bei älteren Saxonetten  1/2" x 1/8",

benötigte Kette mit Zahnabstand bei einer 5-Gang Kettenschaltung 1/2" x 3/32".

siehe auch  Einbauanleitung Tretlager
